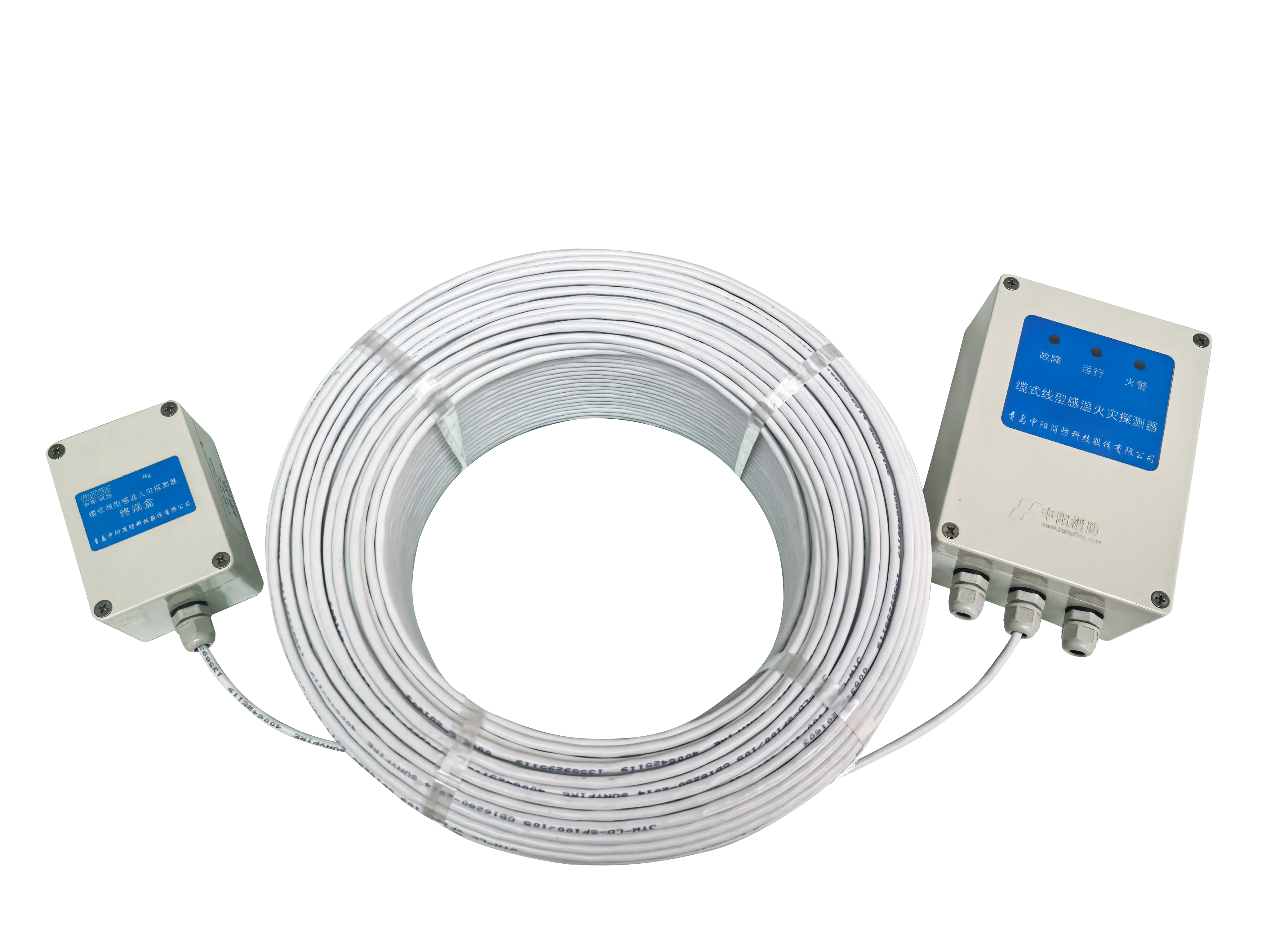

105℃长距型 感温电缆JTW-LD-SF500/105E 缆式线型感温火灾探测器
JTW-LD-SF500/105E
报警温度：105℃
工作温度范围：-40℃~70℃
恢复性能：可恢复式
最大使用长度：400米
产品详情 / Product details
一、 概述
六、系统接线方式
1.外形尺寸及安装示意图
图 1
2 信号处理单元接线端子说明
1） 端子 1-4：DC24V 电源端子，端子 1、2 电源 24V 正极；端子 3、4 电源 24V 负极。
2） 端子 6-8：感温电缆接入端子， 白色线芯接 D1，蓝色接 COM。
3） 端子 9-11：火灾报警继电器(HB 常闭端、HK 常开端、HCM 火警公共端)输出。
4） 端子 12-14：故障报警继电器(GB 常闭端、GK 常开端、GCM 故障公共端)输出。
3 接续部件接线端子说明
1）感温电缆接入端子： 白色线芯接 D1，蓝色接 COM。
4 接线方式
与火灾报警控制系统配套使用时，总线型火灾报警控制器需要通过其输入（监视）模块，将探测器的报警信号接入 系统，其接线方式见下图、多线型火灾报警控制器如下图。
图 2
五、 探测器调试
1. 将 24V 电源线、信号线从防水接头穿入盒体，接入相应的接线端子，感温线缆两端穿入信号处理单元和终端盒 上的防水接头，拧紧防水接头。（感温电缆白色线芯接 D1 端子，红色线芯剪掉、蓝色线芯接COM）
2. 通电后，系统自检 20—30 秒后，绿灯闪亮。
3. 手动测试模拟故障：按下电路板上的故障实验按键后黄灯常亮，故障继电器动作，用万用表测量 GCM 、GB 端 子导通，GK 、GCM 端子断开，松开按键故障恢复。
4. 手动测试模拟火警：按下电路板上的火警实验按键后红灯常亮，火警继电器动作，用万用表测量 HCM 、HK 端 子导通，试验后按火复键火警恢复。如果要加温测试，可以将感温线缆距离末端 300mm 的 1m 加热，或者在 感温线缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温线缆剪除后重 新与终端盒连接牢固，试验后按火复键火警恢复。
5. 调试完毕，盖好上部盒盖，通电运行。
六、 注意事项
l 感温电缆安装过程中应严禁重力挤压冲击、硬性弯曲（弯曲半径大于 120mm）、扭转感温电缆。
l 感温电缆安装完毕后，应无破损、划伤现象，确保防水性能，并测量绝缘状况良好。
l 感温电缆保护对象的最高温度不应超过 60℃。
l 感温电缆和信号处理单元的使用寿命不应超过 15 年。
l 信号处理单元室外安装时应有外罩防雨箱。
l 安装信号处理单元及接续部件时要保证盒体的密封性能，否则探测器可靠性能将受到影响。
l 运输时应妥善包装，避免积压冲击。
l 严禁私自维修探测器，如探测器存在故障，请及时与本公司联系。
JTW-LD-SF500/105E 缆式线型感温火灾探测器(简称探测器)是可恢复式火灾探测产品，该探测器以国家标准 GB16280-2014《线型感温火灾探测器》为设计依据，具有定温火灾探测报警特性。主要由信号处理单元、感温电缆、 接续部件组成，采用继电器无源干接点方式输出，可方便地与不同厂家的火灾报警控制器配套使用。
二、 工作原理及特点
探测器的感温线缆为温度敏感元件，JTW-LD-SF500/ 105E 感温线缆由三根分别挤塑热敏绝缘材料的导线绞合组 成，能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时，感温线缆线芯间的阻值 跃变，导线间就会产生相应信号，再经过单片机微控制器模糊数学的计算方法做出火警判断。
三、 其主要特点简述如下：
1. 在安全温度范围内探测器报警后不损坏感温线缆，感温线缆可重复使用。
2. 具有开路、短路、掉电三种故障报警。
3. 感温线缆结构稳定，抗电磁干扰性及抗拉、抗挤压性能强。
4. 带手动火警和故障模拟功能。
5. 探测器采用隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。
四、 主要应用场所：
1. 电力设施： 电缆隧道、 电缆廊道、电缆夹层、 电缆桥架、变压器、变电站（所）、配电装置系统等；
2. 传输设施：输煤皮，工业过程及材料输送系统；
3. 液体设施：液压站及润滑油库、油管廊及其它供油系统场所；
4 ． 储存设施：各种储罐、酒库、仓库及货架库等；
五、主要技术参数
1. 探测器类别：缆式、可恢复式、定温、探测型
2. 定温报警温度、环境温度
3. 最小报警长度：1m
4. 最大使用长度：400m
5. 工作电压：DC24V（85-110%）
6. 静态电流≤15mA
7. 报警电流≤25mA
8. 过流保护动作电流＞50 mA
9. 状态指示：运行：绿色指示灯闪亮火警：红色指示灯常亮故障：黄色指示灯常亮
10. 使用环境：相对湿度≤95%，不凝露
11. 继电器无源触点输出：火警 DC24V/1A、故障 DC24V/1A
12. 外壳防护等级：IP66
13. 执行标准：GB 16280-2014
二、 工作原理及特点
探测器的感温线缆为温度敏感元件，JTW-LD-SF500/ 105E 感温线缆由三根分别挤塑热敏绝缘材料的导线绞合组 成，能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时，感温线缆线芯间的阻值 跃变，导线间就会产生相应信号，再经过单片机微控制器模糊数学的计算方法做出火警判断。
三、 其主要特点简述如下：
1. 在安全温度范围内探测器报警后不损坏感温线缆，感温线缆可重复使用。
2. 具有开路、短路、掉电三种故障报警。
3. 感温线缆结构稳定，抗电磁干扰性及抗拉、抗挤压性能强。
4. 带手动火警和故障模拟功能。
5. 探测器采用隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。
四、 主要应用场所：
1. 电力设施： 电缆隧道、 电缆廊道、电缆夹层、 电缆桥架、变压器、变电站（所）、配电装置系统等；
2. 传输设施：输煤皮，工业过程及材料输送系统；
3. 液体设施：液压站及润滑油库、油管廊及其它供油系统场所；
4 ． 储存设施：各种储罐、酒库、仓库及货架库等；
五、主要技术参数
1. 探测器类别：缆式、可恢复式、定温、探测型
2. 定温报警温度、环境温度
| 动作温度 | 感温电缆最高环境温度 | 信号处理单元、接续部件环境温度范围 |
| 105℃±10% | 70℃ | C（-40℃ ~ 70℃) |
3. 最小报警长度：1m
4. 最大使用长度：400m
5. 工作电压：DC24V（85-110%）
6. 静态电流≤15mA
7. 报警电流≤25mA
8. 过流保护动作电流＞50 mA
9. 状态指示：运行：绿色指示灯闪亮火警：红色指示灯常亮故障：黄色指示灯常亮
10. 使用环境：相对湿度≤95%，不凝露
11. 继电器无源触点输出：火警 DC24V/1A、故障 DC24V/1A
12. 外壳防护等级：IP66
13. 执行标准：GB 16280-2014
六、系统接线方式
1.外形尺寸及安装示意图
图 1
2 信号处理单元接线端子说明
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| 24+ | 24- | D1 | D2 | COM | HB | HK | HCM | GB | GK | GCM | |||
| 24V 输入 | 定温输入 | 火警输出 | 故障输出 | ||||||||||
2） 端子 6-8：感温电缆接入端子， 白色线芯接 D1，蓝色接 COM。
3） 端子 9-11：火灾报警继电器(HB 常闭端、HK 常开端、HCM 火警公共端)输出。
4） 端子 12-14：故障报警继电器(GB 常闭端、GK 常开端、GCM 故障公共端)输出。
3 接续部件接线端子说明
| D1 | D2 | COM |
4 接线方式
与火灾报警控制系统配套使用时，总线型火灾报警控制器需要通过其输入（监视）模块，将探测器的报警信号接入 系统，其接线方式见下图、多线型火灾报警控制器如下图。
图 2
五、 探测器调试
1. 将 24V 电源线、信号线从防水接头穿入盒体，接入相应的接线端子，感温线缆两端穿入信号处理单元和终端盒 上的防水接头，拧紧防水接头。（感温电缆白色线芯接 D1 端子，红色线芯剪掉、蓝色线芯接COM）
2. 通电后，系统自检 20—30 秒后，绿灯闪亮。
3. 手动测试模拟故障：按下电路板上的故障实验按键后黄灯常亮，故障继电器动作，用万用表测量 GCM 、GB 端 子导通，GK 、GCM 端子断开，松开按键故障恢复。
4. 手动测试模拟火警：按下电路板上的火警实验按键后红灯常亮，火警继电器动作，用万用表测量 HCM 、HK 端 子导通，试验后按火复键火警恢复。如果要加温测试，可以将感温线缆距离末端 300mm 的 1m 加热，或者在 感温线缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温线缆剪除后重 新与终端盒连接牢固，试验后按火复键火警恢复。
5. 调试完毕，盖好上部盒盖，通电运行。
六、 注意事项
l 感温电缆安装过程中应严禁重力挤压冲击、硬性弯曲（弯曲半径大于 120mm）、扭转感温电缆。
l 感温电缆安装完毕后，应无破损、划伤现象，确保防水性能，并测量绝缘状况良好。
l 感温电缆保护对象的最高温度不应超过 60℃。
l 感温电缆和信号处理单元的使用寿命不应超过 15 年。
l 信号处理单元室外安装时应有外罩防雨箱。
l 安装信号处理单元及接续部件时要保证盒体的密封性能，否则探测器可靠性能将受到影响。
l 运输时应妥善包装，避免积压冲击。
l 严禁私自维修探测器，如探测器存在故障，请及时与本公司联系。
