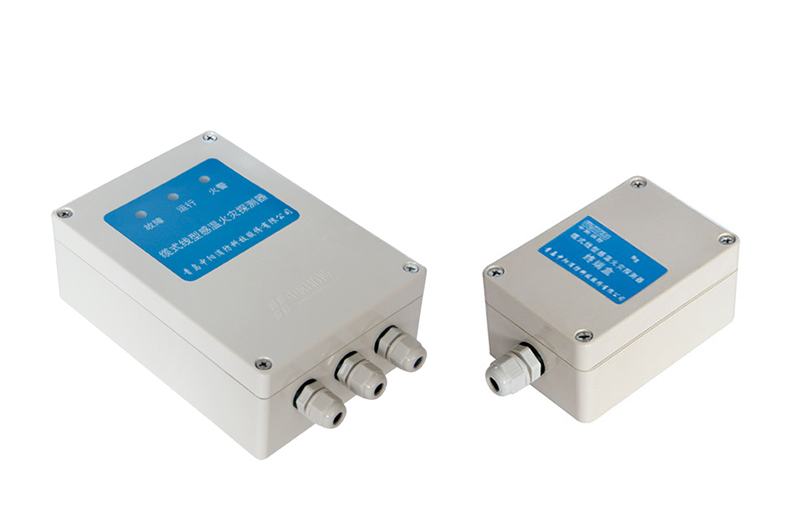

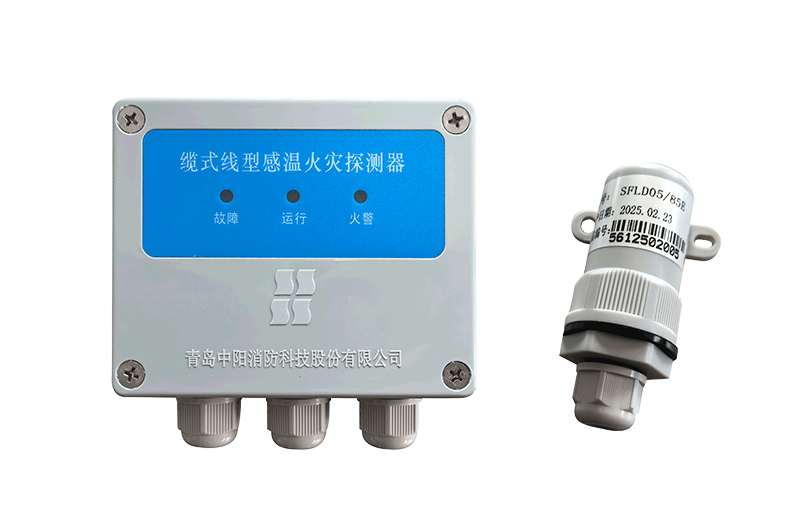

微电脑处理器和终端盒外形示意图如图1所示、感温线缆结构外型示意图如图2所示。
  五、JTW-LD-SF500/85A缆式线型感温火灾探测器接线与调试
　　1.按图3要求，将24V电源线、信号线从防水接头穿入盒体，接入相应的接线端子，感温线缆两端穿入微电脑处理器和终端盒上的防水接头，拧紧防水接头。（感温电缆白色线芯接LV1端子，红色线芯剪掉、蓝色线芯接LV3）
　　2.通电后，系统自检20—30秒后，绿灯闪亮。（频率约1HZ）
　　3.手动测试模拟故障：把双排插针S3（在电路板顶部，如图4）上的短路环拔下插在第１组（中间）插针上，短接后黄灯常亮，故障继电器动作，用万用表测量Z1、CK1端子断开，CB１、Z1端子导通，测试后拔下短路环故障恢复。
　　4.手动测试模拟火警：把双排插针S3（在电路板顶部，如图4）上的短路环拔下插在第2组插针上，短接后红灯常亮，火警继电器动作，用万用表测量Z2端和CK2端子导通，测试后拔下短路环火警恢复。
　　5.如果要加温测试，可以将感温线缆距离末端300mm的1m加热，或者在感温线缆上缠绕纸张，同时点燃纸张，当温度达到动作阈值，即可产生火灾报警。测试后的感温线缆剪除后重新与终端盒连接牢固，系统复位（短接一下S1,或重新上电）。
　　6.调试完毕，盖好上部盒盖，通电运行。
　　7.接线说明
　　（1）终端盒接线端子如图２所示：

序号	端子代号	内容	备注
1	LV1	感温电缆	白色
2	LV2	空
3	LV3	感温电缆	蓝色
4	G	空

　　2）微电脑处理器接线端子如图3所示

序号	端子代号	内容	备注
1	24V+	DC24V电源输入“+”
2	24V-	DC24V电源输入“-”
3	LV1	感温电缆接	接白色线
4	LV2	空
5	LV3	感温电缆	接蓝色线
6	LV4	空
7	Z3	空
8	CK3	空
9	Z2	火警信号公共	火警后闭合
10	CK2	火警信号常开	火警后闭合
11	Z1	故障信号公共	通电后闭合
12	CK1	故障信号常开	通电后闭合
13	CB1	故障信号常闭

　　 六、JTW-LD-SF500/85A缆式线型感温火灾探测器应用方法
　　探测器可以接入火灾报警控制系统中，应用方法如图4所示： 七、JTW-LD-SF500/85A缆式线型感温火灾探测器注意事项
　　1.微电脑处理器以及终端盒应注意防水。
　　2.探测器必须以连续的、无抽头或分支的连续布线方式安装，并严格按照国家规范要求进行。
　　3.重物应避免压在探测器上。
　　4.避免在探测器上涂刷腐蚀性物质。
　　5.安装时严禁硬性折弯和扭转感温线缆。感温线缆的弯曲半径要大于100mm，并防止护套破损。
　　6.每年对探测器感温线缆两端开路进行阻值测试，其线芯之间正常阻值不应小于10MΩ，否则应予以更换。测量设备宜采用500V兆欧表。
　　7.建议每年对探测器进行实体火灾测试，以确保探测器稳定可靠的运行。
　　8.运输时应妥善包装，避免积压冲击。
　　9.严禁私自维修探测器，如探测器存在故障，请及时与本公司联系。
