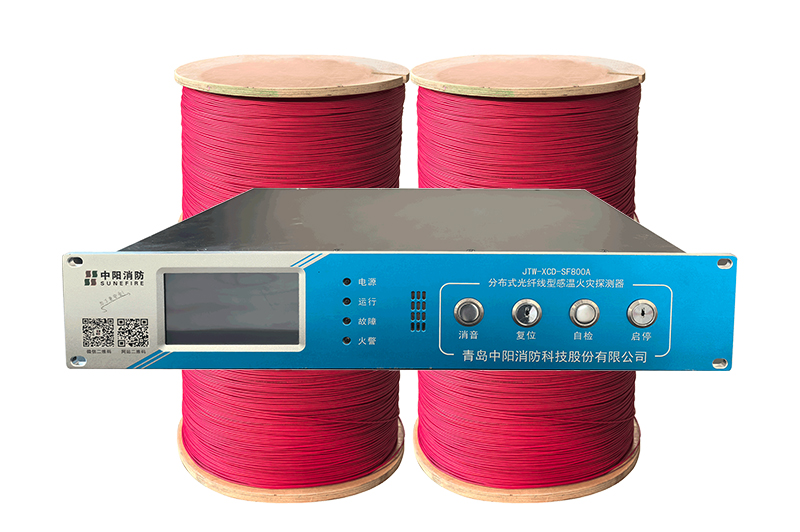

JTW-XCD-SF800A 分布式光纤线型感温火灾探测器是一款连续分布式光纤温度传感系统，它利用光时域反射（OTDR）技术和拉曼（Raman）散射效应测量沿光纤分布的温度变化。 集光、机、电、计算机和微弱信号检测等高新技术为一体，采用多项国内外领先的光电测量技术和光纤技术（国家专利号：2022234130501），产品具有测量精度高、测量时间短、测量距离长等特点，关键技术指标超过国内外同类产品，为业内领先的产品，可满足客户的不同应用需求。

JTW-XCD-SF800A 具有定温、差温、温升等多种报警算法，可提供声、光、图像和继电器报警方式，同时提供丰富的标准接口方便与火灾报警控制器和其它消防设备相连，具备良好的兼容性和扩展性。

分布式光纤温度传感系统作为国内外最先进的线型火灾探测器，具有测量距离长、无测量盲区、实时测量等优点，在电力、交通隧道、地铁、石化、大坝等领域均有广泛应用。

一、系统组成概述：

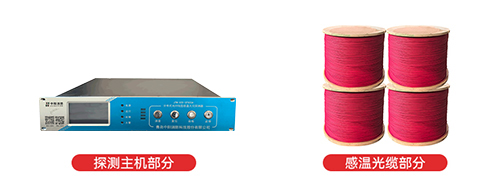

JTW-XCD-SF800A 完整系统由探测器主机部分（信号处理单元）、感温光缆部分（敏感部件）和上位机软件等组成。

1.1 主机介绍

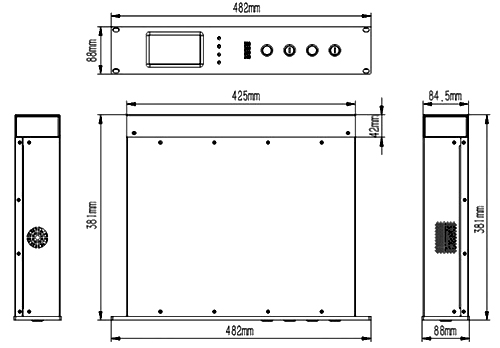

1.1.1 主机尺寸
不带后盖尺寸（宽深高）：482mm*339mm*88mm 带后盖尺寸（宽深高）：482mm*381mm*88mm

主机尺寸

1.1.2 主机技术指标

主机技术参数

1.1.3 主机接口

分布式光纤测温系统主机接口示意图

测温主机对应接口信息

备注：继电器输出接口1、2路对应的是可配置输出，可配置成故障输出或者是火警输出；其余3、4路均为火警输出。

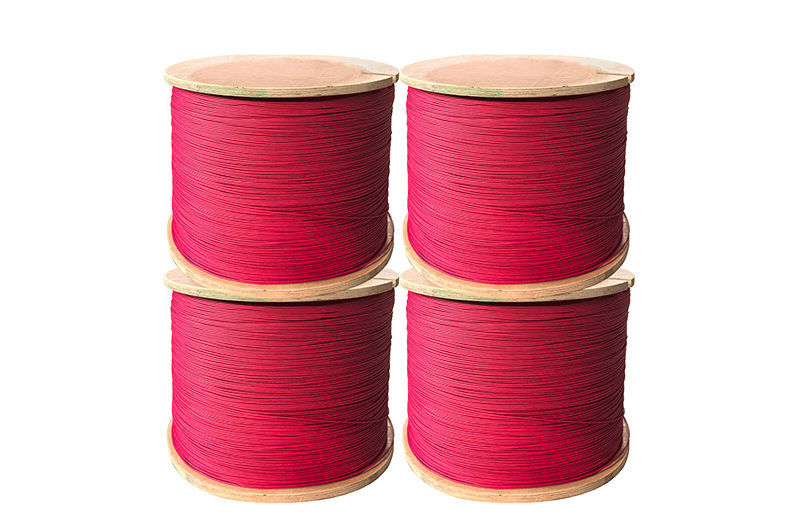

1.2 光缆介绍

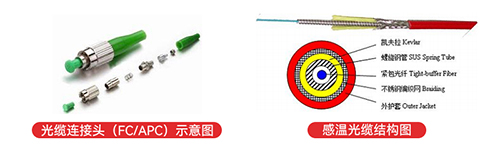

光缆结构

注意：当光缆连接头暴露在空气中时，请及时扣上光纤保护帽。

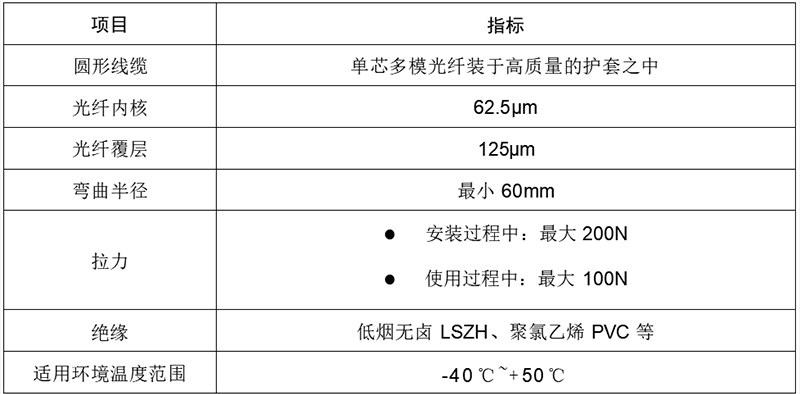

测温光缆指标参数

二、应用场所
分布式光纤线型感温火灾探测器可用于地铁隧道、综合管廊、电缆桥架、输油管道、输煤皮带、油气储罐、数据中心以及超长、超大空间且不方便设置防火分隔的工业场所。
