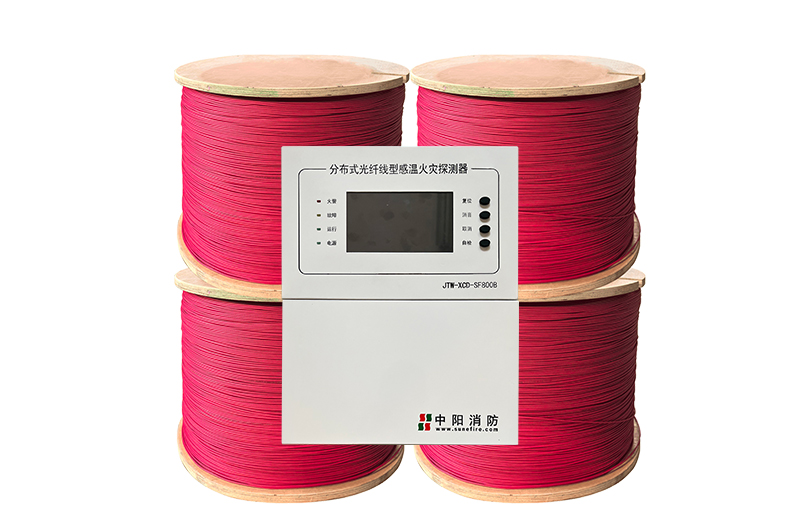

分布式光纤线型感温火灾探测器 型号JTW-XCD-SF800B（壁挂式）
JTW-XCD-SF800B
报警方式：定温、差定温、可恢复式
标准报警长度：0.5m
通道：4通道（可订制）
测温距离：10KM
产品详情 / Product details
一、系统概述：
1.1 系统简介
分布式光纤线型感温火灾探测器JTW-XCD-SF800B是一款连续分布式光纤温度传感系统（Distributed Temperature Sensing System，DTS），它采用先进的OTDR技术和Raman散射光对温度敏感的特性，探测出沿着光纤不同位置的温度变化，实现真正分布式的测量。线型光纤差定温火灾探测器除了及时预警火灾隐患外，还能精确定位火灾发生位置。
作为一种成熟的分布式测温手段，分布式光纤线型火灾探测器JTW-XCD-SF800B具有测量距离远、测量精度高、响应速度快、抗电磁干扰、适于易燃易爆等危险场所等优点，可广泛应用于高压电缆在线监测、电力载流量分析、交通隧道火情监测、油气储罐火情监测、输煤皮带火情监测、大坝渗漏监测等领域。
1.2 系统工作原理
JTW-XCD-SF800B的温度测量基于自发拉曼Raman散射效应。大功率窄脉宽激光脉冲LD入射到传感光纤后，激光与光纤分子相互作用，产生极其微弱的背向散射光，散射光有三个波长，分别是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes温度敏感，为信号光；stokes温度不敏感，为参考光。从传感光纤背向散射的信号光经再次经过分光模块WF，隔离Rayleigh散射光，透过温度敏感的anti-stokes信号光和温度不敏感的stokes参考光，并且由同一探测器（APD）接收，根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射OTDR技术，利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。
1.3 系统特点
JTW-XCD-SF800B分布式光纤测温系统具有如下技术优势：
1.快速性
系统测温、定位速度非常高。为了提高测量时间，采用了高速微弱信号处理技术优势，可在很短的时间内完成四个通道的轮询测量，响应时间快。
2.分布特性
分布式光纤测温系统可提供连续动态监测长达十公里（四通道）范围内每0.5米各点的温度变化信号，实现了大范围内的分布式测量与探测。
3.先进性
该系统是目前业内性能指标高、功能性强、可靠性高、技术先进的分布式测温产品。核心器件优选国外进口高性能器件，关键算法经过严格测试。
4.准确性
该系统的温度测量准确性高，完全满足GB16280-2014国家标准中对线型火灾探测器温度报警范围的要求，标准报警长度为0.5米。
5.兼容性
系统为实时在线温度探测报警方式，报警信号可通过485总线与消防报警控制器联动，监测范围内的报警信号上传至火灾报警控制器的时间不大于10秒。
系统主机开放通信协议，提供与工作站联接的通信接口，用户可通过通信接口在中央控制室防灾报警工作站以图文方式显示温度曲线、报警位置、报警温度等全部信息。
系统可以通过RS485、RJ45接口等输出形式与PC、消防报警系统等其它控制设备进行联动，进行声光报警，信号输出准确、完整。
6.安全性
光纤分布式温度监测系统具备安全记录功能，可储存不少于999条的历史报警数据，且在探测器断电后至少能保持15天，并可进行有效审核。
如果光纤受损，DTS系统可以即时定位受损点，并通过光纤熔接机对其进行熔接，无需停止测量，这对于保障有效的实施在线监测是非常重要的。
感温光纤本征安全，采用光信号进行火灾探测,不会与动力电缆之间产生相互电磁干扰。

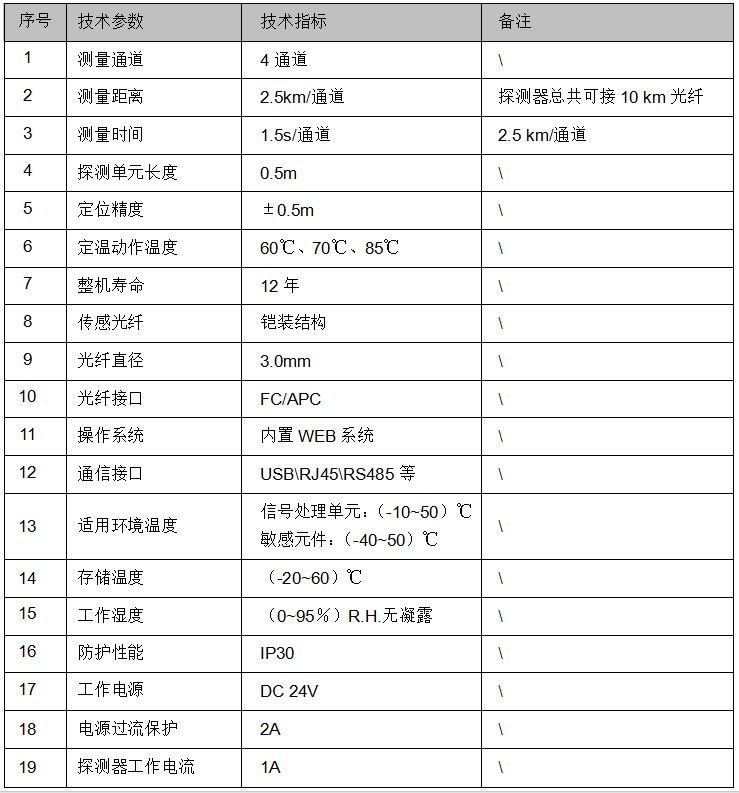

1.4 技术参数指标
二、系统组成：
2.1 系统组成概述
JTW-XCD-SF800B系统由探测器主机、测温光纤组成，如下图所示：
2.2 探测器主机
探测器主机是JTW-XCD-SF800B的核心，实现温度测量和火灾判断。探测器主机采用模块化设计，可靠性高；同时凭借高速微弱信号处理技术优势，可实现0.5米标准报警长度，技术指标达到国内领先水平。探测器主机为壁挂式机箱。如下图所示：
探测器主机应安装在有人值班的场所，并远离电磁干扰设备。采用壁挂式安装结构。用2个ST6.3螺钉固定在提前打进墙体上的膨胀管内，膨胀管安装的水平间距为240mm。
参照上图机箱后部壁挂孔尺寸来打孔固定设备（注：螺帽不能＞12mm，螺柱不能＞6mm）
2.3 系统感温光纤介绍
光纤由石英玻璃拉制而成，通过各种封装形成各种特性的光纤。光纤既是信号传输介质，又是温度感测元件。考虑到现场的恶劣环境，感温光纤应具备良好的抗啮咬、抗震特性。所以感温光纤应具备坚固的护套，提供良好的防护特性；同时感温光纤也提供良好的温度传导性能，以保证快速的火灾探测。
三、应用场所
分布式光纤线型感温火灾探测器可用于地铁隧道、综合管廊、电缆桥架、输油管道、输煤皮带、油气储罐、数据中心以及超长、超大空间且不方便设置防火分隔的工业场所。
1.1 系统简介
分布式光纤线型感温火灾探测器JTW-XCD-SF800B是一款连续分布式光纤温度传感系统（Distributed Temperature Sensing System，DTS），它采用先进的OTDR技术和Raman散射光对温度敏感的特性，探测出沿着光纤不同位置的温度变化，实现真正分布式的测量。线型光纤差定温火灾探测器除了及时预警火灾隐患外，还能精确定位火灾发生位置。
作为一种成熟的分布式测温手段，分布式光纤线型火灾探测器JTW-XCD-SF800B具有测量距离远、测量精度高、响应速度快、抗电磁干扰、适于易燃易爆等危险场所等优点，可广泛应用于高压电缆在线监测、电力载流量分析、交通隧道火情监测、油气储罐火情监测、输煤皮带火情监测、大坝渗漏监测等领域。

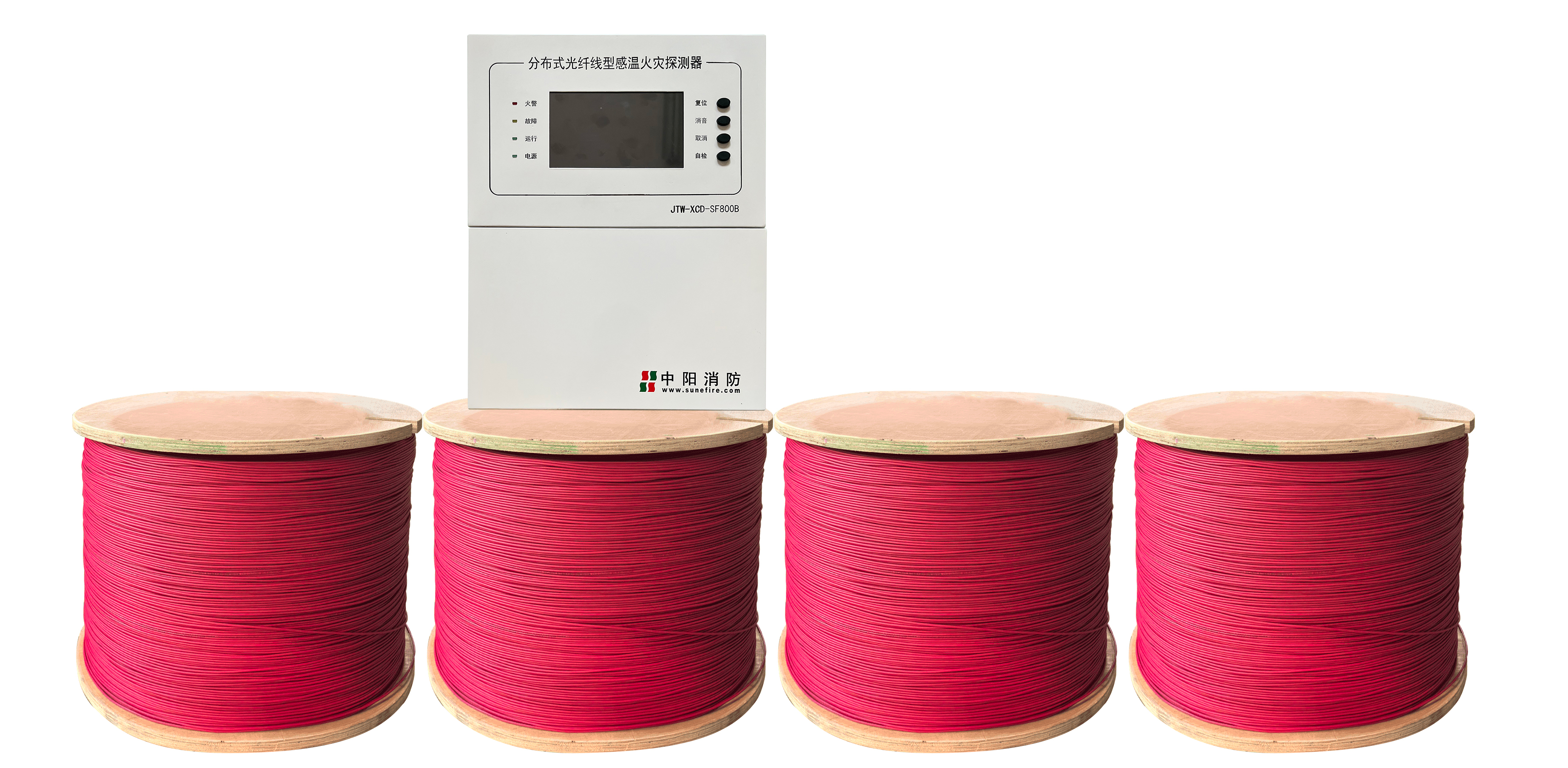

JTW-XCD-SF800B分布式光纤线型感温火灾探测器外观图
1.2 系统工作原理
JTW-XCD-SF800B的温度测量基于自发拉曼Raman散射效应。大功率窄脉宽激光脉冲LD入射到传感光纤后，激光与光纤分子相互作用，产生极其微弱的背向散射光，散射光有三个波长，分别是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes温度敏感，为信号光；stokes温度不敏感，为参考光。从传感光纤背向散射的信号光经再次经过分光模块WF，隔离Rayleigh散射光，透过温度敏感的anti-stokes信号光和温度不敏感的stokes参考光，并且由同一探测器（APD）接收，根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射OTDR技术，利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。
JTW-XCD-SF800B原理图
1.3 系统特点
JTW-XCD-SF800B分布式光纤测温系统具有如下技术优势：
1.快速性
系统测温、定位速度非常高。为了提高测量时间，采用了高速微弱信号处理技术优势，可在很短的时间内完成四个通道的轮询测量，响应时间快。
2.分布特性
分布式光纤测温系统可提供连续动态监测长达十公里（四通道）范围内每0.5米各点的温度变化信号，实现了大范围内的分布式测量与探测。
3.先进性
该系统是目前业内性能指标高、功能性强、可靠性高、技术先进的分布式测温产品。核心器件优选国外进口高性能器件，关键算法经过严格测试。
4.准确性
该系统的温度测量准确性高，完全满足GB16280-2014国家标准中对线型火灾探测器温度报警范围的要求，标准报警长度为0.5米。
5.兼容性
系统为实时在线温度探测报警方式，报警信号可通过485总线与消防报警控制器联动，监测范围内的报警信号上传至火灾报警控制器的时间不大于10秒。
系统主机开放通信协议，提供与工作站联接的通信接口，用户可通过通信接口在中央控制室防灾报警工作站以图文方式显示温度曲线、报警位置、报警温度等全部信息。
系统可以通过RS485、RJ45接口等输出形式与PC、消防报警系统等其它控制设备进行联动，进行声光报警，信号输出准确、完整。
6.安全性
光纤分布式温度监测系统具备安全记录功能，可储存不少于999条的历史报警数据，且在探测器断电后至少能保持15天，并可进行有效审核。
如果光纤受损，DTS系统可以即时定位受损点，并通过光纤熔接机对其进行熔接，无需停止测量，这对于保障有效的实施在线监测是非常重要的。
感温光纤本征安全，采用光信号进行火灾探测,不会与动力电缆之间产生相互电磁干扰。
1.4 技术参数指标
二、系统组成：
2.1 系统组成概述
JTW-XCD-SF800B系统由探测器主机、测温光纤组成，如下图所示：
JTW-XCD-SF800B系统组成图
2.2 探测器主机
探测器主机是JTW-XCD-SF800B的核心，实现温度测量和火灾判断。探测器主机采用模块化设计，可靠性高；同时凭借高速微弱信号处理技术优势，可实现0.5米标准报警长度，技术指标达到国内领先水平。探测器主机为壁挂式机箱。如下图所示：

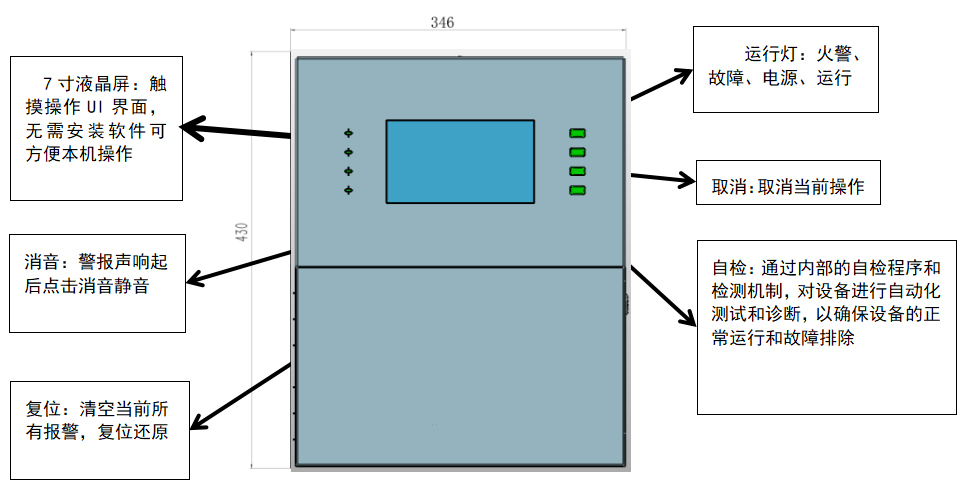

探测器主机图
探测器主机应安装在有人值班的场所，并远离电磁干扰设备。采用壁挂式安装结构。用2个ST6.3螺钉固定在提前打进墙体上的膨胀管内，膨胀管安装的水平间距为240mm。

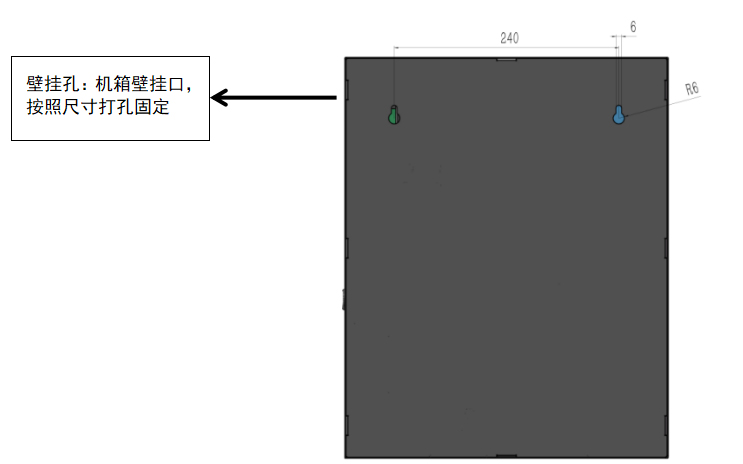

探测器主机安装示意图
参照上图机箱后部壁挂孔尺寸来打孔固定设备（注：螺帽不能＞12mm，螺柱不能＞6mm）
2.3 系统感温光纤介绍
光纤由石英玻璃拉制而成，通过各种封装形成各种特性的光纤。光纤既是信号传输介质，又是温度感测元件。考虑到现场的恶劣环境，感温光纤应具备良好的抗啮咬、抗震特性。所以感温光纤应具备坚固的护套，提供良好的防护特性；同时感温光纤也提供良好的温度传导性能，以保证快速的火灾探测。

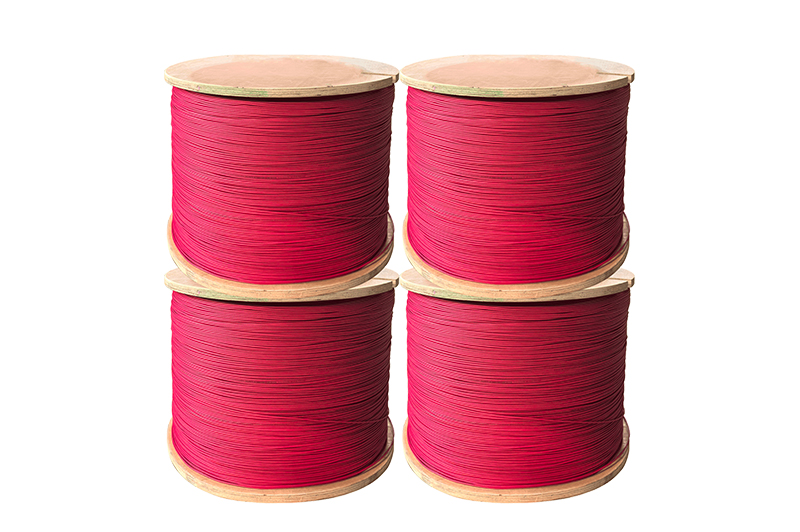

快速导热型感温光纤
三、应用场所
分布式光纤线型感温火灾探测器可用于地铁隧道、综合管廊、电缆桥架、输油管道、输煤皮带、油气储罐、数据中心以及超长、超大空间且不方便设置防火分隔的工业场所。
